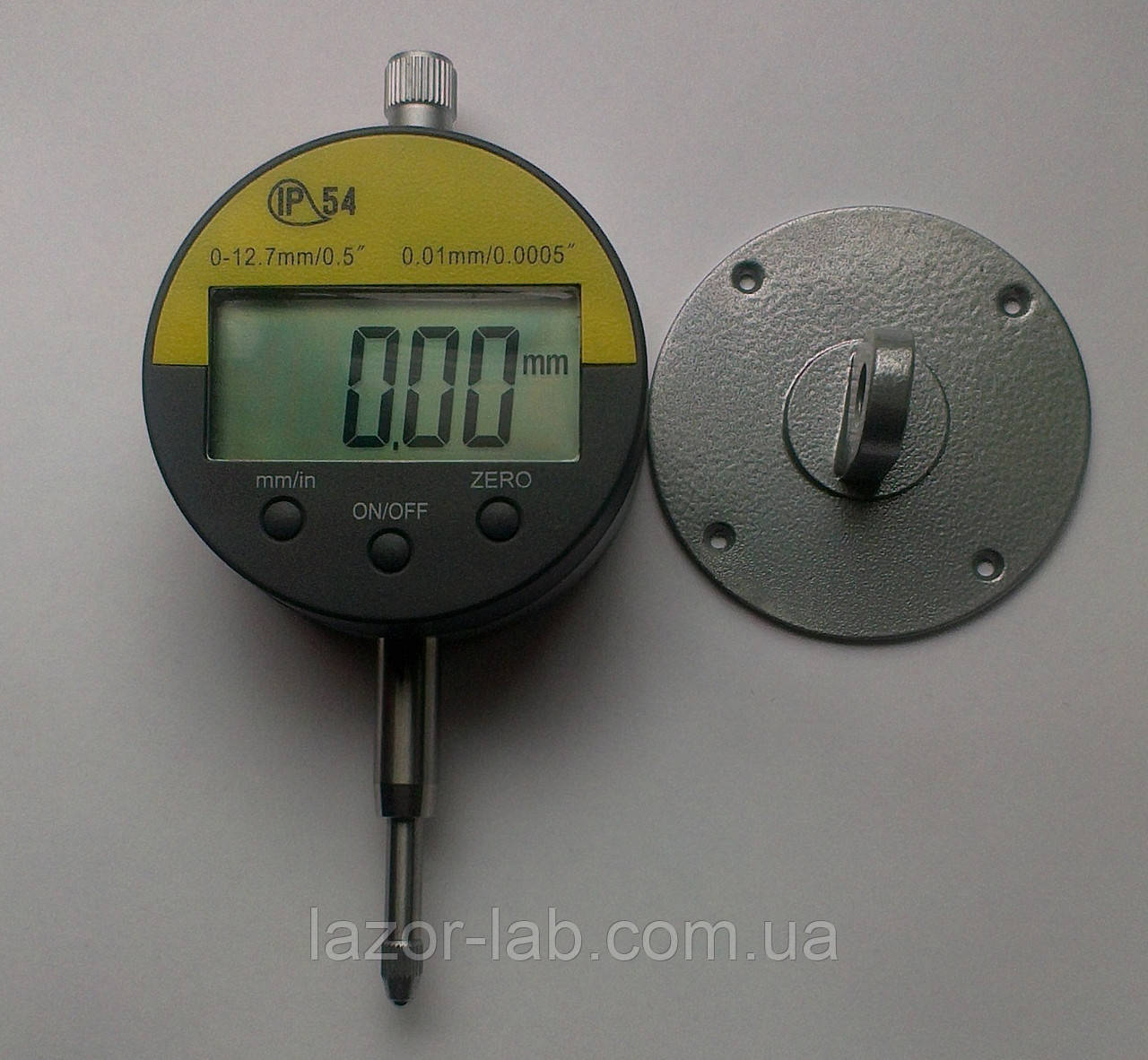

Цифровий індикатор годинникового типу ІЧЦ 0-12,7 мм (0,01 мм) у водозахисному корпусі IP54

Індикатор годинникового типу ІЧЦ із ціною поділки 0,01 мм — вимірювальний прилад, призначений для абсолютних і  відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь у галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів відбувається безпосередньо зчитуванням показань на рідкокристалічному екрані цифрового відрахунку пристрою.

На робочому кінці вимірювального стрижня більшості моделей розміщена твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.

      Індикатор годинникового типу встановлюється в інструментальний штатив або стійку. В основі штатива закріплена циліндрична штанга, якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітну основу, що дає змогу встановлювати штативи на вертикальних і похилих площинах, що вимірюються сталевими деталями без додаткового кріплення.

Загальний лад роботи з індикатором годинникового типу:

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.

Відмітною особливістю цієї моделі цифрового індикатора є пило- та водозахищений корпус IP54, призначений для роботи в екстремальних умовах із підвищеною вологістю й запиленістю.

Технічні характеристики:

1. Діапазон вимірювання 0-12,7 мм/0-0,5 дюйма (inch)

2. Роздільна здатність: 0,01 мм (0,005 inch)

3. Похибка: ±0,02 мм

4. Час відгуку: ≤ 0.5 m/s

5. Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)

6. Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)

7. Вологість: ≤ 80% R.H.

8. Живлення: 1 x 1.5 V SR44

9. Габарити: 119 (L) x 55 (W) x 26 (D) мм

10. Вага: 125 g

Комплектація:

1. Цифровий індикатор ІЧЦ 0-12,7 мм /0,01 мм

3. Коробка

4. Елемент живлення

5. Інструкція англійською мовою

6. Гарантійний талон

Гарантія: 6 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
