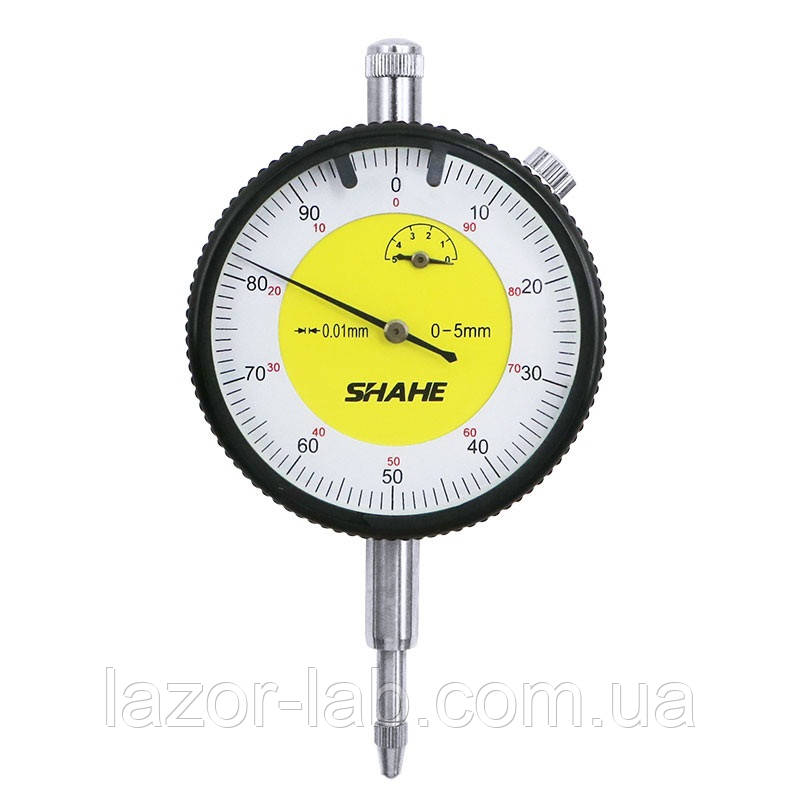

Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5) без вушок

855 ₴

  • В наявності
Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5) без вушок
855 ₴
В наявностіІндикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5) без вушок
+380 (50) 394-18-03
  • +380 (93) 074-78-11
+380 (50) 394-18-03
  • +380 (93) 074-78-11
повернення товару протягом 14 днів за рахунок покупця

Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5) без вушок

Індикатор годинникового типу ИЧ з ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань.

Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Технічні характеристики:

  1. Діапазон вимірювання: 0-5 мм
  2. Ціна ділення: 0,01 мм
  3. Похибка: ±0,018 мм
  4. Обертається циферблат для установки на нуль
  5. Вушко: Не йде в комплекті
  6. Вага: 69 г
  7. Габаритні розміри: 108x56x24 мм

Комплектація:

  1. Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5)
  2. Фірмова коробка
  3. Пластиковий кейс
  4. Гарантійний талон

Загальний порядок роботи з індикатором годинникового типу:

  1. ·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон.
  2. ·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
  3. ·         Измерительный стержень вручную поднимается, на основание под индикатором помещается измеряемая деталь.
  4. ·         Измерительный стержень опускается на поверхность детали, шкала индикатора показывает насколько (в сотых долях миллиметра) размеры измеряемой детали отличаются от эталонной.

Для различных применений в машиностроении, индикаторы используются в составе специальных  приспособлений, позволяющих измерять крупногабаритные детали (индикаторные скобы), внутренние размеры (индикаторные нутромеры) и т. д..

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.

Характеристики
Основні
ВиробникShahe
Країна виробникКитай
СтанНовий
Користувацькі характеристики
Типіндикатор годинникового типу
