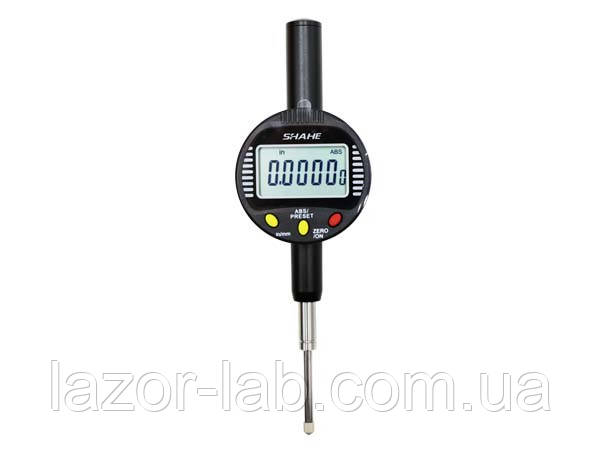

Індикатор цифрового годинникового типу Shahe (5310-25) 0-25 мм (0,001 мм) без вушка
Індикатор цифрового годинникового типу Shahe (5310-25) з ціною поділки 0,001 мм — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь у галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів відбувається безпосередньо зчитуванням показань на рідкокристалічному екрані цифрового відрахунку пристрою.
На робочому кінці вимірювального стрижня розміщена твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.
Індикатор Shahe (5310-25) встановлюється в інструментальний штатив або стійку. В основі штатива закріплена циліндрична штанга, якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітну основу, що дає змогу встановлювати штативи на вертикальних і похилих площинах, що вимірюються сталевими деталями без додаткового кріплення.
Загальний лад роботи з індикатором годинникового типу:
· Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон
· Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.
· Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.
· Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.
Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.
Технічні характеристики:
- Діапазон вимірювання 0-25 мм
- Роздільна здатність: 0,001 мм (0,00005 inch)
- Похибка: ±0,003 мм
- Час відгуку: ≤ 0.5 m/s
- Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)
- Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)
- Вологість: ≤ 80% R.H.
- Живлення: 1 x 1.5 V SR44
- Габарити: 178(L) x 56 (W) x 26 (D) мм
- Вага: 137 g
Комплектація:
- Індикатор цифрового годинникового типу Shahe (5310-25) 0-25 мм /0,001 мм
- Пластиковий кейс
- Елемент живлення
- Інструкція англійською мовою
- Гарантійний талон
Гарантія: 6 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
Основні | |
---|---|
Виробник | Shahe |
Країна виробник | Китай |
Кількість клавіш | 3 шт. |
Монітор | LCD |
Підсвітка екрану | Ні |
Стан | Новий |
Тип | Цифровий |
Кольоровість монітора | Чорно-білий |
- Ціна: 7 980 ₴
