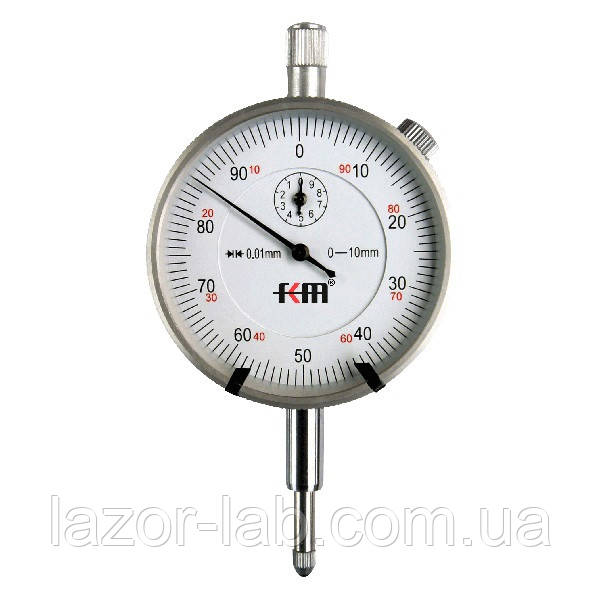

Індикатор годинникового типу KM-112-60-10 (0-10/0.01 мм) без вушка
Індикатор годинникового типу ІЧ із ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус із передавальним механізмом, шкалою, стрілкою та вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього До конструкції індикатора входить реєво-зубчаста та шестерні передачі, що перетворюють зворотно-поступальний рух вимірювального стрижня у обертальний рух стрілки приладу, а також пружина, що запобігає люфти шестеринним передачам, тобто зачіпання зубчастих коліс відбувається завжди з однією стороною профілю зубців. Зазвичай, шкала приладу, що повертається, що зручно для встановлення нуля показань під час виконання відносних вимірювань.
Стрілка індикатора йде багатообертова, один оберт стрілки відповідає переміщенню щупа на 1 мм. Крім того, є друга стрілка та малий циферблат, який показує кількість повних обертів великої стрілки.
На робочому кінці вимірювального стрижня міститься твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.
Технічні характеристики:
- Діапазон вимірювання: 0-10 мм
- Ціна поділки: 0,01 мм
- Похибка: ±0,020 мм
- Обертовий циферблат для встановлення на нуль
- Вушко: Не йде в комплекті
- Діаметр циферблата: 60 мм
- Вага: 105 г
- Габаритні розміри: 108x56x24 мм
Комплектація:
- Індикатор годинникового типу KM-112-60-10
- Фірмова коробка
- Гарантійний талон
Загальний лад роботи з індикатором годинникового типу:
- · Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон.
- · Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
- · Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.
- · Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.
Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
Основні | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Загальні | |
Гарантійний термін | 6 міс |
Користувацькі характеристики | |
Тип | індикатор годинникового типу |
- Ціна: 1 140 ₴
